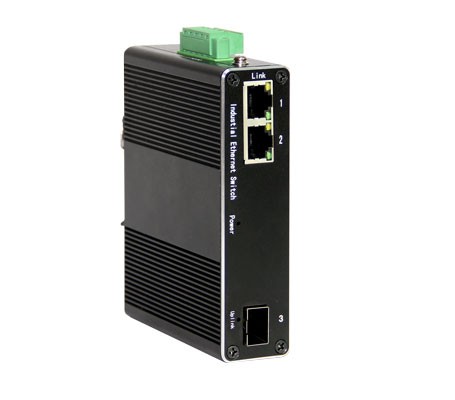

百兆1光2电非管理POE系列光纤收发器

产品名称

工业以太网百兆系列非管理POE交换机

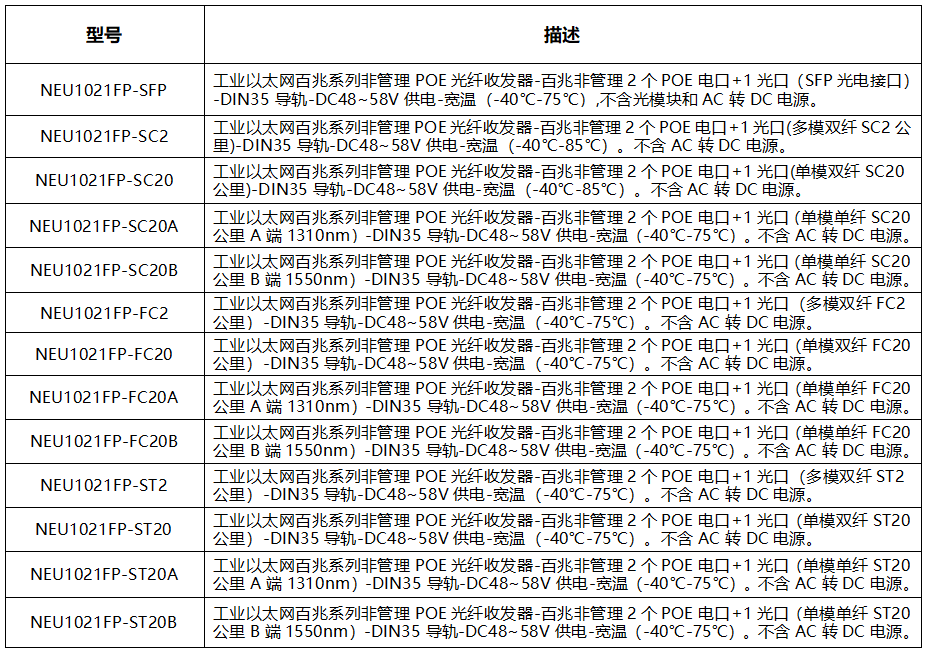

产品型号

NEU1021FP

产品描述

1路百兆上联电口+2路百兆POE电口

接口描述

端口描述

1个RJ45端口+2个最大30W POE 输出RJ45端口

电口端口

10/100BaseT（X）自动侦测，全/半双工MDI/MDI-X自适应

标准

网络协议

IEEE802.3 10BASE-T;100BASE-T IEEE802.3i 10Base-T;IEEE802.3u;

 IEEE802.3x;IEEE802.3af; IEEE802.3at

双绞线

10BASE-T: Cat3,4,5 UTP(≤100 meter)

100BASE-TX: Cat5 or later UTP(≤100 meter)

POE标准

输出功率 :

IEEE 802.3af 最大功率15.4W

IEEE 802.3at 最大功率30W

POE端口自动识别af/at

PoE供电引脚：对应针脚V+（1、2）V-（3、6）

交换机属性

传输方式

存储转发

MAC地址

2K

缓存

1Mbit

 背板带宽

1G

交换时延

<10μs

功耗

<65W

电源

电源接入端子

一个可移动的5品接线端子

输入电压

DC 48~58V（双路电源冗余备份）支持反接保护

LED 指标

电源指示灯：Power 绿色指示灯

接口指示灯：RJ45左边橙色为POE指示灯，右边绿色为数据指示灯

  工作环境

工作温度

-40～75 °C（-40～167 °F）

储存温度

-40～85 °C（-40～185 °F）

相对湿度

 5%～95%(无凝露）

  行业标准

EMI

FCC Part 15 Subpart B Class A，EN 55022 Class A

EMS

IEC(EN)61000-4-2(ESD):±8kV接触放电,±8kV 间接放电,±15kV空气放电IEC(EN)61000-4-3(RS):10V/m(80～1000MHz)

IEC(EN)61000-4-4(EFT):电源线:±4kV;数据线:±2kV

IEC(EN)61000-4-5(Surge):电源线:±6kV CM/±4kV DM;数据线:±4kV

IEC(EN)61000-4-6(射频传导):3V(10kHz～150kHz),10V(150kHz～80MHz)

IEC(EN)61000-4-16(共模传导):30V cont. 300V,1s

IEC(EN )61000-4-8

Shock

IEC 60068-2-27

Freefal

IEC 60068-2-32

Vibration

IEC 60068-2-6

机械属性

防护等级

IP40

外壳

波浪形航空标准铝合金

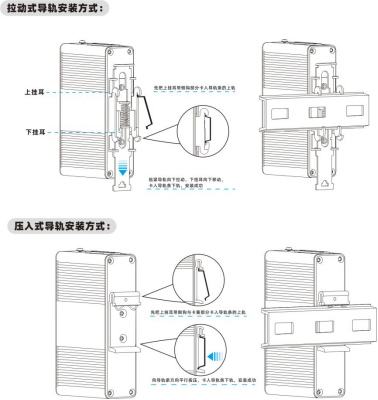

安装

压入式、拉动式导轨安装

重量

0.45Kg

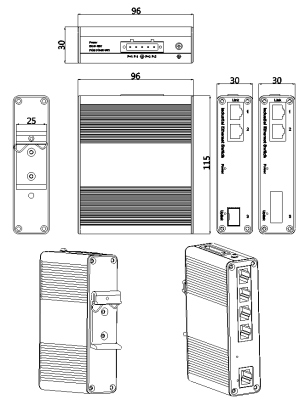

尺寸

115x 96x 30mm （长 x 宽 x 高）

保修

质保

5年

包装内容

设备

百兆1光2电非管理POE交换机*1

文件

安装说明书*1

保修卡*1
